国际物流客户称重体积测量包装系统
## 国际物流客户称重体积测量包装系统
### ——从测量、扫码到运单标签，一箱不错
**一个包裹贴错标签，代价有多大？**
国际件贴错，轻则退运重寄，重则整批报关延误。而客户原来的产线上，称重、测体积、打运单是**三套互不相干的东西**：测量机一套软件看数，运单在系统里手工处理，
异常靠人盯着。数据靠人对，标签靠人贴——不出错是运气，出错是迟早。
我们为这家国际物流客户做了一套上位机工作站，把三件事串成一条流水线：**从箱子上线到运单打出，中间不需要人干预。**
【图1：主界面】
界面上三件事一目了然：左侧四台设备的连接状态与运行统计，中间是当前这一箱的数据和所处阶段，右下是启停。操作员不需要记流程，只需要上货。
### 系统构成
一台工控机，对接四台现场设备，向上连客户的物流系统：
设备程序角色
体积测量机上位机做服务端
PLC（西门子 S7-200 SMART）上位机做客户端
读码器（SR-2000W）上位机做客户端
运单打印机上位机做客户端
客户物流系统HTTP
程序真正做的事是两件：**编排**和**把关**。编排是让数据按现场时序正确流动；把关是在数据不全、顺序不对、设备掉线时，宁可停下来报警，也绝不放一张错标签出去。
### 这类项目难在哪，我们怎么做的
难点从来不是"打印一张标签"，而是**把几台协议不同、角色不同的设备，拧成一条不会配错数据的流水线**。挑六个关键点：
**① 顺序闸门：没有箱子到位，谁的数据都不收**
不设这道闸，随手推一条条码加一组测量值，程序就会一路走完流程、真打出一张标签——而箱子根本不存在。这在物流场景是不能接受的。
**② 数据不齐，宁可作废也不凑**
扫码时发现没有测量数据，程序**当场作废这一箱并报警**，而不是"先挂着等等看"。挂着的界面会让操作员以为还有救，实际永远配不齐，白等一整个周期。
**③ 报警要"报到现场"，不是只写进日志**
程序把错误码**回写给 PLC**：`1` 测量错误、`2` 扫码错误、`0` 恢复正常。产线的报警灯和屏幕直接能看到。
日志是给人事后查的，报警是给现场当下用的——这两件事不能混。
**④ 设备掉线要能自愈**
PLC 连不上时，程序界面上仍显示"运行中"，但箱子过一个也不会动——这是最容易让人误判成"程序坏了"的故障。我们做了两层处理：启动时连不上**立刻弹窗说清原因**；
运行中掉线**每 5 秒自动重连**，插回网线就恢复，不需要重启程序。
**⑤ 标签版式不归程序管**
运单 ZPL 由客户的接口生成，程序**不解析、不改写，原样转发**给打印机。好处很实际：以后现场要改标签版式，不用升级这套程序。
**⑥ 每一箱都留档**
尺寸、重量、时间、包裹号，以及**当时的 ZPL 原文**全部落在本机数据库。对账时是计费凭证；打印机卡纸、标签撕了、运单泡水时，能把当时那张标签原样重打——箱子
已经走了，不可能重新称。
### 设备设置：一个界面管完
四类设备各一个设置页，参数集中维护，改完有提示、保存有回读确认。

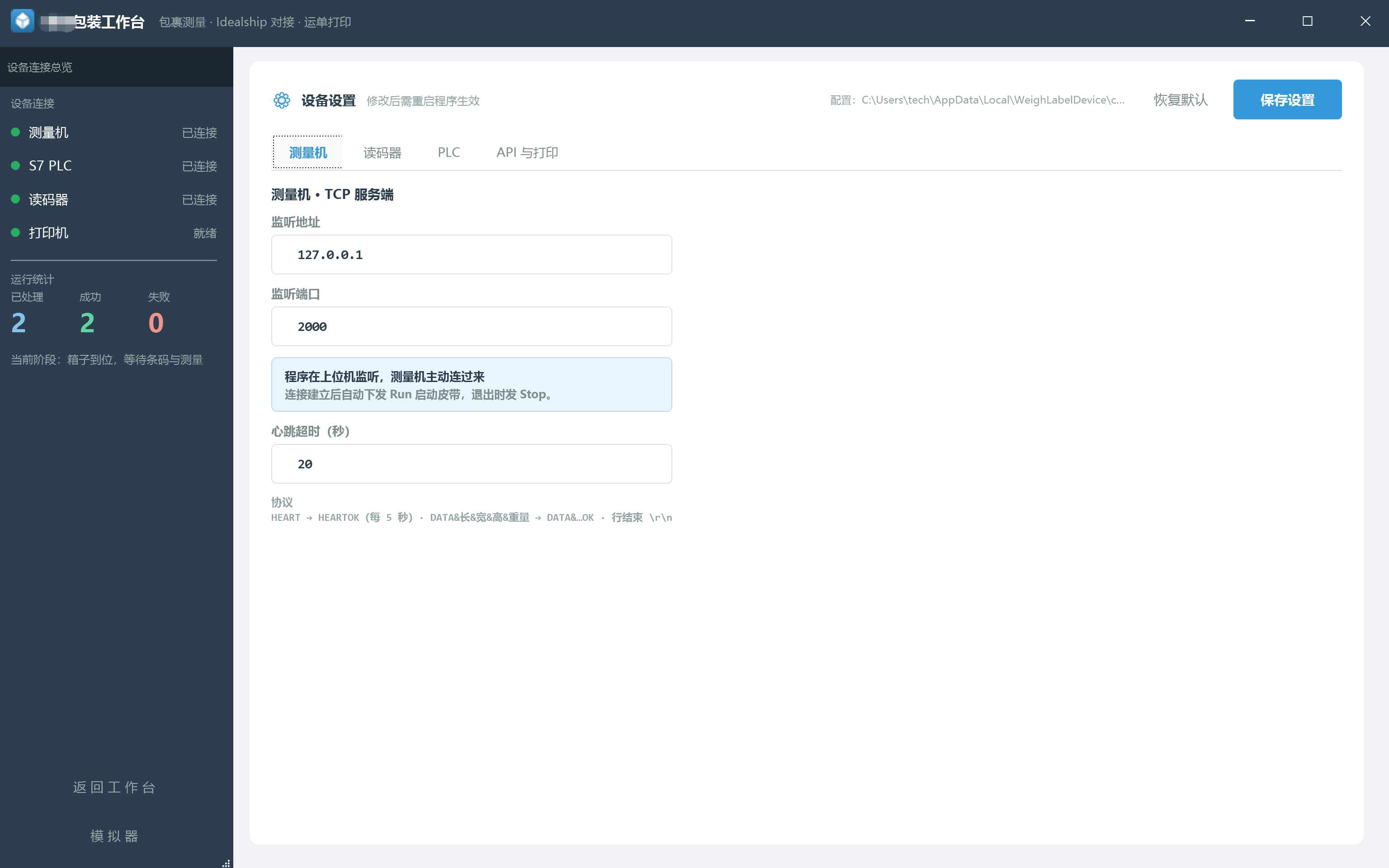

【图2：测量机 —— 上位机做服务端监听，连接建立后自动下发启动指令】

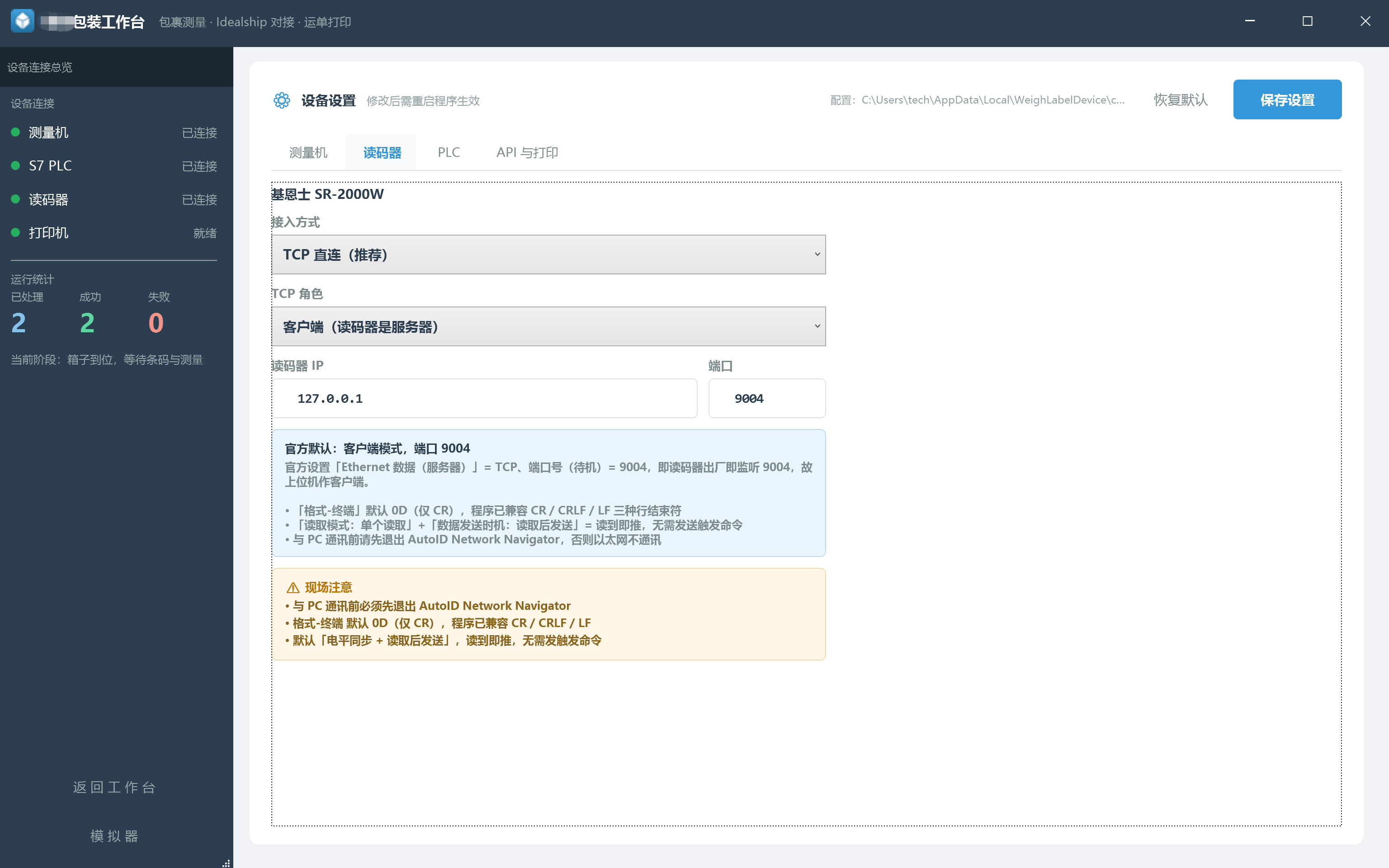

【图3：读码器 —— 支持"上位机连读码器"和"读码器反连上位机"两种接法】

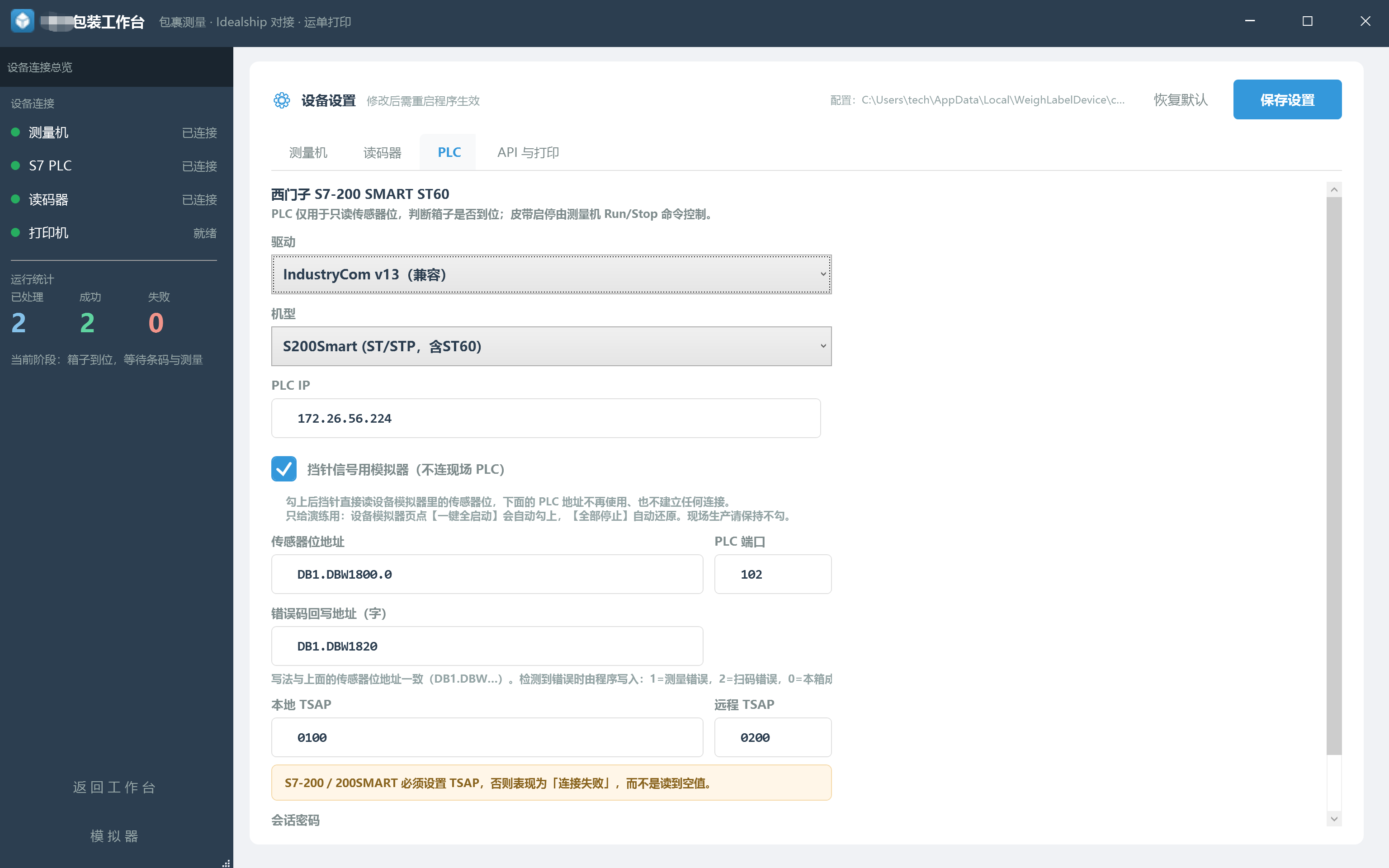

【图4：PLC —— 选好机型后机架/槽位与 TSAP 自动填，避免现场填错连不上】

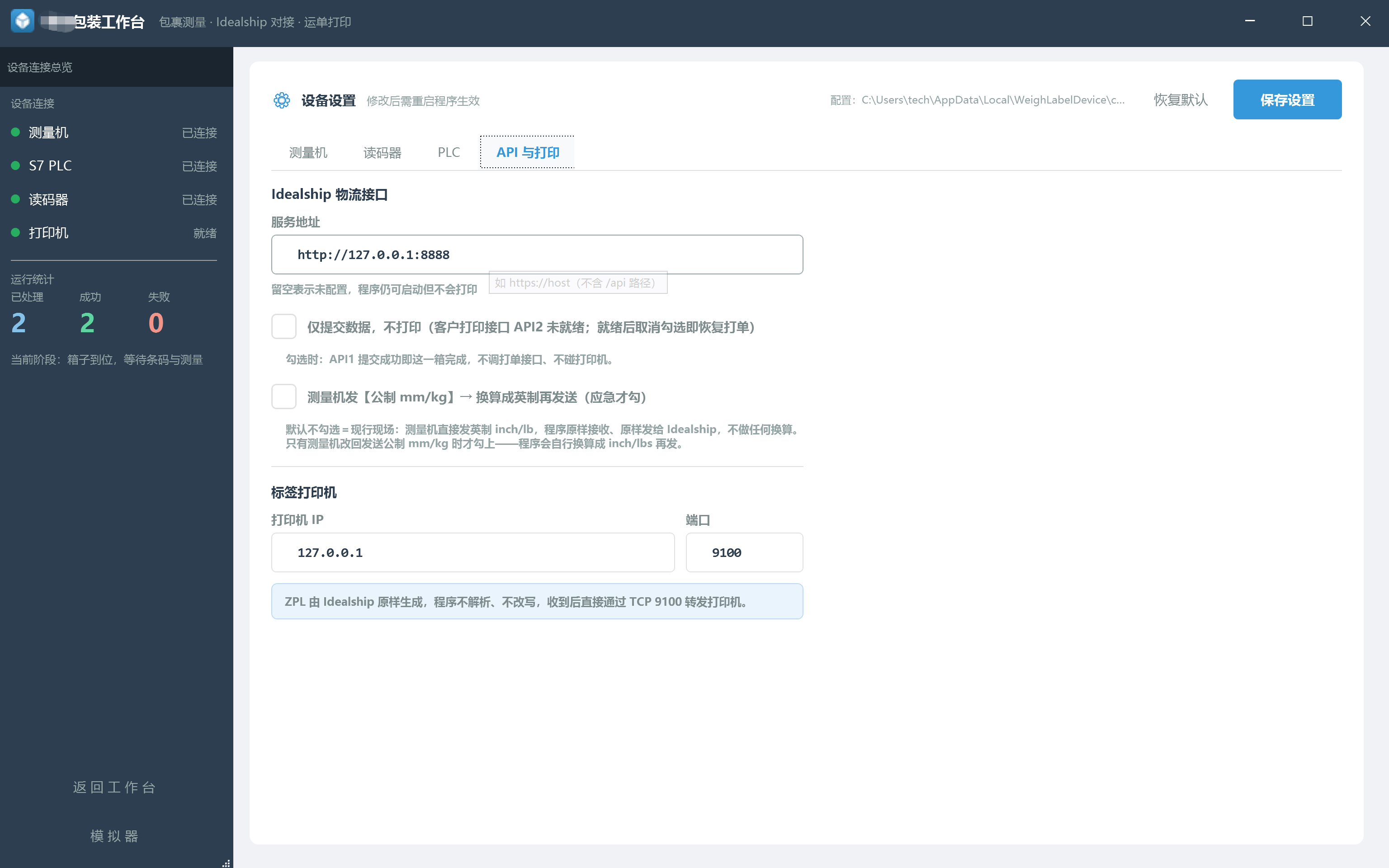

【图5：API 与打印 —— 含"仅提交不打印"开关与单位换算开关】
这一页有两个开关值得说，因为它们都是**现场事故换来的**：
- **"仅提交数据，不打印"**：客户打单接口还没到位时，先只提交数据不碰打印机；接口就绪后取消勾选即恢复打单，**不用改程序**。
- **单位换算开关**：默认测量机直发英制 `inch/lb`，程序原样接收、原样上报，**不做任何换算**。只有测量机改回发公制时才勾选换算。做成显式开关，是因为**重量换算
错一次就是 2.2 倍**，必须让现场一眼看清现在处于哪种模式。
### 没接真设备，也能先把流程验一遍
这类项目最花时间的往往不是写代码，而是**"设备还没到，怎么确认逻辑是对的"**。所以程序内置了全部五台设备的模拟器，一键全启动，**所有交互走真实协议**——不是
"自己和自己玩"。

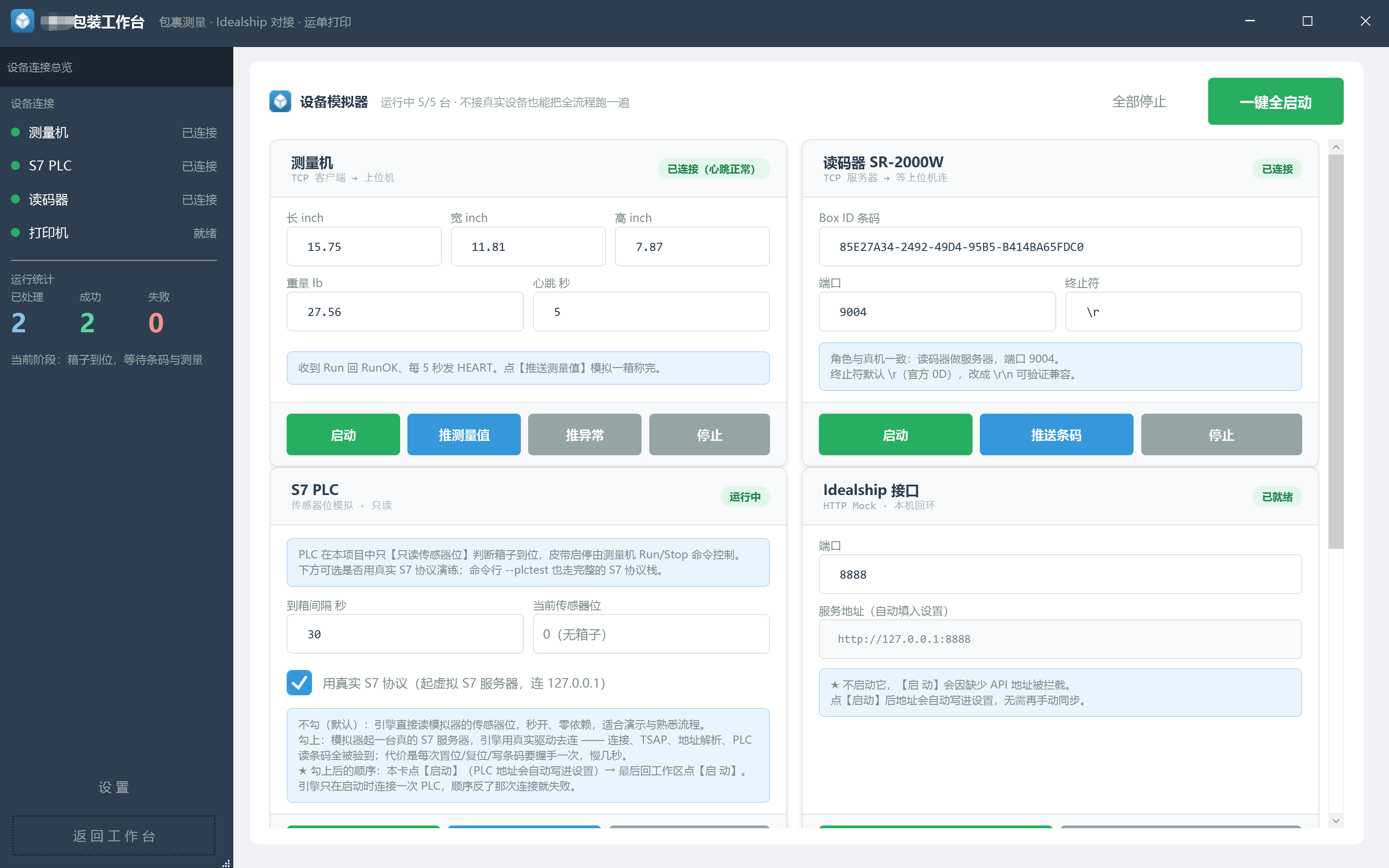

【图6：设备模拟器】

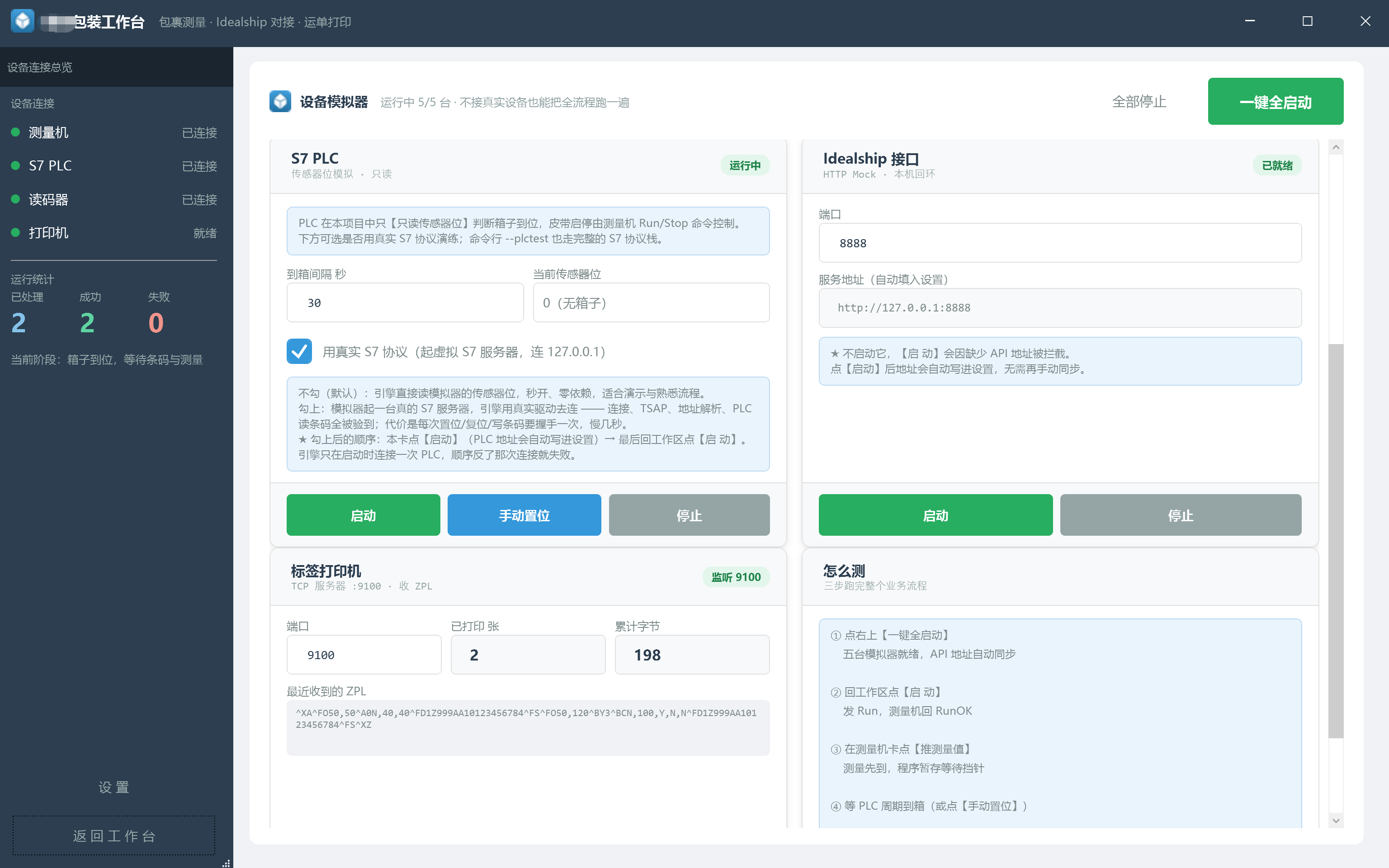

【图7：模拟器运行中】
对客户的价值很直接：**硬件还没采购，就能先把流程走一遍**，确认时序、判断逻辑、异常处理符不符合预期。上了产线再改流程，成本要高得多。
### 我们能做什么
这类"**一台电脑 + 几台设备 + 一个系统**"的项目，我们做过不止一个版本。可承接的方向：
- **上位机系统定制**：设备对接、流程编排、状态监控、异常报警、数据落库与追溯
- **贴标机 / 打标系统**：ZPL 与 BarTender 模板、标签版式对接、贴标机联动控制，另外有自研打印引擎-阿标标签设计软件，媲美国际大牌标签软件 www.ibarcode.cn 。
- **条码系统**：扫码枪与固定式读码器接入、防重码、防错发、追溯查询
- **设备集成**：西门子 PLC（S7-200 SMART / 1200 / 1500）、称重仪表、体积测量机、喷码与贴标设备、工业相机
标签这一环，版式既可以让你的业务系统直接生成 ZPL，也可以用 **BarTender 或阿标标签设计软件**设计好后转成 ZPL 下发——本站另一篇文章《Bartender模板文件转换
成ZPL打印指令程序》讲的就是这条路径，需要的话可以一起用。
**只要你的现场需要把几台设备串起来、而且不能出错，就是我们擅长的事。**
### 我们的做事方式
- **先理流程，再写代码**：顺序、异常、边界先定死，界面最后做
- **交付前做真机验收清单**：不是"跑起来就算完"，而是逐项确认
- **关键状态可观测**：设备状态、报警码、每箱流水都留有痕迹，出问题能查、能复现
- **提供演练模式**：培训和联调不用占产线
### 有类似需求？
正在做包裹测量、运单打印、标签防错、设备对接这类项目，欢迎交流。**可以在本站留言，或加微信 / 电话：【填你的联系方式】**。
把你现场的设备和流程说一下，我们先判断能不能做、怎么做最省事。
